Total quadran - redémarrer la commande
Redémarrer la commande sur les automates Phoenix contact peut résoudre de nombreux problèmes comme :
- relancer les service FTP d'un automate
- rétablir la communication entre deux automate
Dans le cas d'une perte de communication entre l'automate du PDL et un des automates PTR, il faut d'abord redémarrer la commande sur l'automate du PDL, puis de TOUS les autres automates un par un, même ceux non concernés par la perte de communication.
Cependant, cette action a des conséquences importantes sur l'automate et il faut notamment faire attention aux deux choses suivantes :
Attention, cela va entraîner un redémarrage de l'automate. Si ce dernier est un automate PDL, cela peut entraîner la perte d'autorisation de couplage! Dans ce cas, bien prévenir les exploitants et leur demander si on peut découpler/recoupler la centrale.

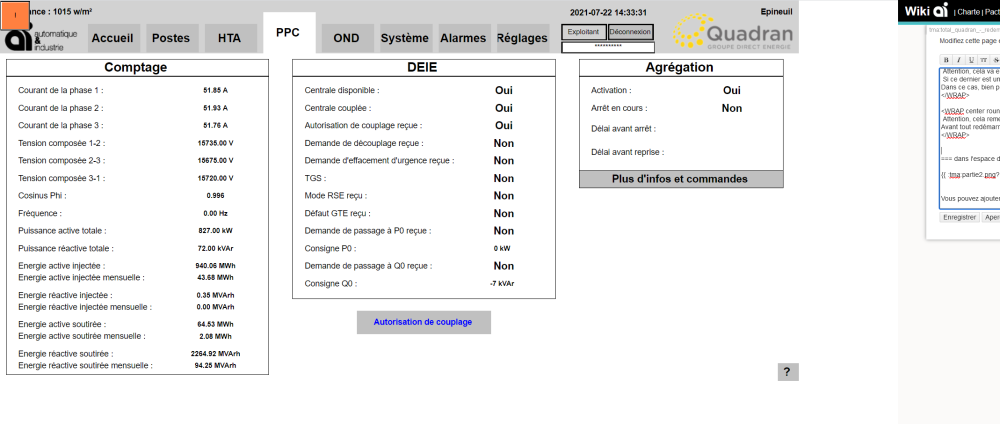

Attention, cela remets à zéro les paramètres DEIE et Agrégation. Avant tout redémarrage de la commande, faire une capture d'écran de l'onglet PPC sur la supervision, pour pouvoir remettre la même configuration dans l'automate après l'intervention.
dans l'espace de travail configuration de bus, aller dans l'onglet "Réglages étendus" et cliquer sur "Redémarrer la commande"
Cliquer sur oui, et bien vérifier que le bandeau jaune "connexion" en bas de la page passe au vert "en ligne"
Ensuite, vous allez perdre la communication avec l'automate. Attendez quelques minutes avant de vous reconnecter
Une fois l'intervention terminée, bien penser à retourner sur l'onglet PPC
Vérifier :
- L'autorisation de couplage reçue
- La cohérence des consignes et demande de passage à P0, Q0 avec la capture d'écran
- La cohérence de l'onglet agrégation avec la capture d'écran
Si l'une de ces trois chose pose problème :
Se connecter en exploitant sur la supervision (simple Mdp -> voir bitWarden ou demander à l'équipe)
L'onglet "autorisation de couplage" apparaît, c'est une commande à envoyer en cas d'autorisation de couplage perdue
Pour activer l'agrégation, aller dans l'onglet "plus d'infos et commandes"
