Pour corriger un problème de pertes de communication sur les onduleurs se présentant sous la forme :
Onduleurs différents en défaut de communication au fil des rafraichissement.\\

Il faut ouvrir la bibliothèque AI_SunFlower comme projet,
Puis exporter le bloc de Fonction Basiques, FB_100KTL_EcrLec
(Sélection du bloc > Fichier > Exporter > Exportation de fichier de CEI61131-3 étendue>Sélectionner le chemin > OK )

Revenir sur votre programme automate,
Importer le bloc FB_100KTL_EcrLec (il va automatiquement remplacer l’existant)
(Fichier > Importer… > Importation de fichier de CEI61131-3 étendue > OK > UOP > Choisir le bloc précédemment exporté.)

Le bloc passe de bleu à vert, et devient modifiable.

Entrer dans le bloc précédemment ajouté puis, ajouter les variables xNDR_lect1, 2 et 3, en sortie des blocs :
- SolB_ETH_FC3FC4
- SolB_ETH_FC3FC4_1
- SolB_ETH_FC3FC4_2
(variables en jaune) xNDR_lect1, xNDR_lect2, xNDR_lect3.

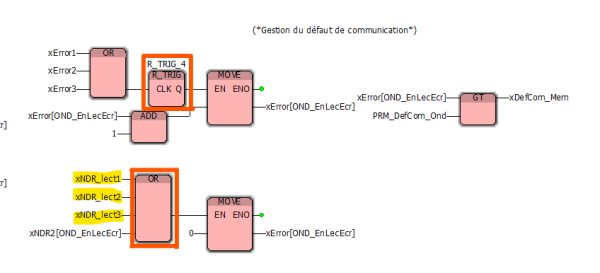

Dans la partie Gestion du défaut de communication, à droite du bloc :
Entre le bloc OR des xError et le MOVE, ajout d’un R_TRIG (détection de front montant)

Cette modification permet d’éviter que la même erreur soit détectée sur plusieurs cycles.

(Pour ajouter le bloc : Edition > Assistant d’édition > Dans le menu déroulant : <tous les FO et BF> > Chercher R_Trig > Faire un double clic sur R_Trig > OK )




En entrée du bloc Move ajouter un bloc OR, à 4 entrées, et ajouté les variables xNDR_Lect1, 2, 3 précédemment créées.



Dans l’init, augmenter le temps de la variable :
PRM_DefCom_DL:=T#xm ;


Télécharger le programme sur l’automate.

Vérifier si la communication s’est stabilisée.
