Le campus de Lomme est un centre de formation de Dalkia qui se situe à Lille.
Il se compose de 6 bâtiment :
- Accueil
- Hébergement
- Évènementiel
- Restaurant
- Formation
- Atelier

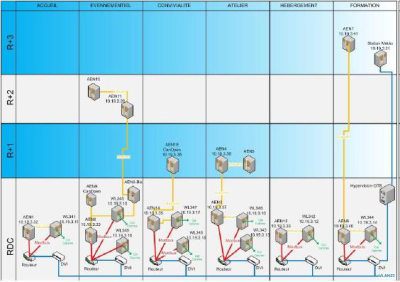

La GTB se constitue de la manière suivante :
- Un serveur GTB,
- Un M340 par bâtiment,
- Un ou plusieurs rack d'entrées/sorties déportées IL CAN BK-TC-PAC par automates, communication en CANOPEN

La Supervision est en PCVue 10.0.
Il n'y a pas de gestion de Version sur le projet.
La sauvegarde de la supervision se trouve ici : P:\Projets\ADB2601 - TMA DALKIA – Contrat TMA GTB\4 Dossier technique\4.2 Documents AI\4.2.3 Développement

Les M340 sont accessible via Unity8.1
Les sauvegardes sont disponible ici : P:\Projets\ADB2601 - TMA DALKIA – Contrat TMA GTB\4 Dossier technique\4.2 Documents AI\4.2.3 Développement

Ces appareils n'ont pas de programmation à proprement dit.
Leur configuration se fait au moyen de DIP Switch. Les DIP Switch 1 à 7 correspondent au numéro d'esclave. Les suivants (8 à 10) correspond au paramétrage de la communication.
La documentation est disponible ici : P:\Projets\ADB2601 - TMA DALKIA – Contrat TMA GTB\4 Dossier technique\4.2 Documents AI\4.2.1 Analyse

Un Rapport d'Audit et un Guide d'utilisation de la GTB sont disponibles ici : P:\Projets\ADB2601 - TMA DALKIA – Contrat TMA GTB\4 Dossier technique\4.2 Documents AI\4.2.1 Analyse
On retrouve notamment les adresses IP de chacun des équipements dans le rapport d'Audit.

Il n'y a aucun accès distant à ce site.
Le client ayant subit un piratage informatique il y a peu, ne souhaite pas remettre un accès “distant”.
Il n'y a plus de Webvue.

En local, pour la supervision, il faut utiliser le serveur GTB, en salle VDI (bâtiment formation)
Pour les automates, il est possible de passer par les switchs.
