L'objectif de cette page wiki est de présenter le système de contrôle commande du balisage de la base aérienne 709 basée à Cognac.

Il n'y a pas d'accès distants, les interventions se font donc par téléphone en guidant l'intervenant sur site.
Le client dispose d'une clé 4G, il peut donc être possible de prendre la main à distance sur l'ordinateur portable de maintenance du client sur lesquels sont disponibles les bons logiciels. Cet accès n'est pas un accès officiel. Il ne faut pas que cela se sache. A utiliser avec très grande modération

Les différents logiciels utiles sur ce site sont :

• Unity Pro XL V4.0 : Pour se connecter à l'automate premium du site
• PcVue 11.2 : A noter qu'une clé de développement est présente sur site sur le poste de la Salle Technique
• Codesys : Pour se connecter aux automates Wago

Les sauvegardes des programmes automates et de l'application PcVue sont disponibles dans le répertoire d'affaire. Ces sauvegardes sont également disponibles sur l'ordinateur portable de maintenance du client.
Nota Bene : Une gestion de version est en place sur site. Le répertoire de version se trouve sur le poste de la Salle Technique.

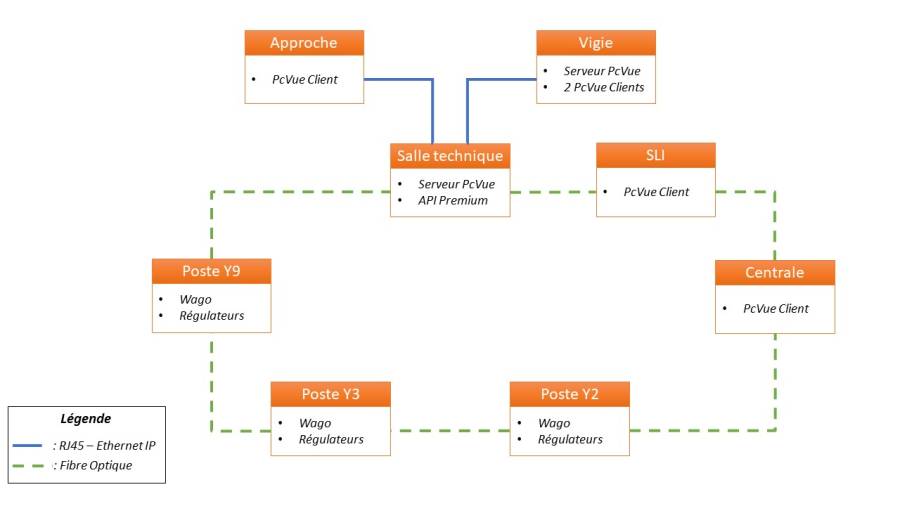

L'architecture du site est la suivante :

Le système de contrôle commande du balisage de la BA709 de Cognac est composé des éléments suivants :

• Automate Schneider Premium
• Automates Wagos
• 2 serveurs PcVue Redondants (1 poste en salle technique et 1 poste en Vigie)
• 5 postes PcVue clients
• De nombreux régulateurs

A noter que :

• PcVue communique avec l'automate Premium, les automates Wagos et les régulateurs en Ethernet IP (via RJ45 ou Fibre Optique).
• Les automates Wagos permettent de récupérer des informations TOR en entrées/sorties et de récupérer des informations en RS485.
• VNC est installé sur tout les postes PcVue
• L'adresse IP de l'automate Premium est : 192.168.1.11

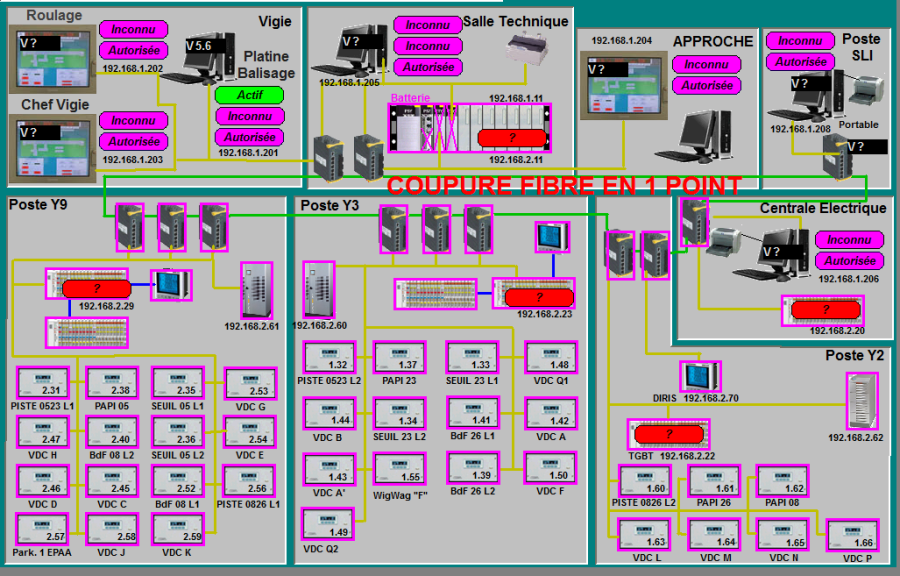

• Il est possible de visualiser toutes les adresses IP via la vue Architecture de l'application PcVue.
